【低压电缆】低压电缆的选择标准

发布时间:2021-04-21

电缆依据电压等级不同被习惯性分为弱电电缆450/750V及以下、低压电缆0.6/1kV、中压3-35kV、和高压35-110kv、和超高压110-750kV。

低压的电缆使用普通的聚氯乙烯和交联聚乙烯就能生产,抵押的又交联和普通的区分,而中高压的没有 均为交联电缆,6kv-35kv的使用三层共挤,高密度交联聚乙烯生产。

1KV的低压电缆 和6/10kV,8.7/10kV的中压电缆 前者是电压等级1kV,常用产品有

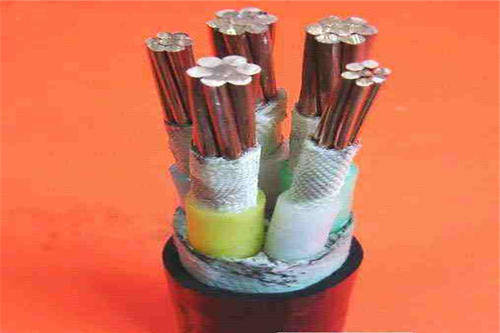

VV/YJV聚氯乙烯/交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆:结构:导体+绝缘+填充+绕包带+护套

VV22/YJV22聚氯乙烯/交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆结构:导体+绝缘+填充+(绕包带)+内衬层+钢带+外护套

中压YJV-6/10kV YJV-8.7/10kV交联聚乙烯绝缘绝缘聚氯乙烯护套电力电缆,结构:导体+内屏蔽+XLPE+外屏蔽+铜带屏蔽+填充+无纺布+护套


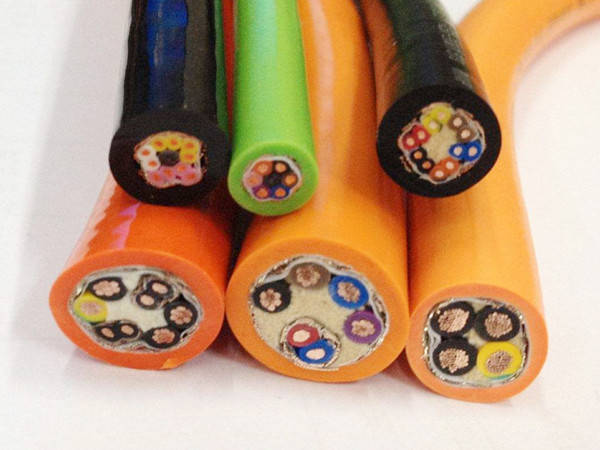

高低压电缆辨别的方法

(1)高、低压线路分开单独架设时,高压线路电杆之间的距离较低压的大,电杆也较高。

(2)高、低压线路同杆架设时,高压线路在上,低压线路在下;高压线路的横担较低压的长,线间距离较低压的大。

(3)观察绝缘瓷瓶。高压线路的瓷瓶为针式绝缘子(一般为茶褐色)或瓷横担绝缘子(一般为白色),体积较大,低压线路的瓷瓶一般也为针式绝缘子,但为白色,且体积较小。

(4)观看导线的去向。高压架空线一般很少有分支线,其分支线是引到变压器高压侧或引向油等设备;低压架空线一般由变压器低压侧引出、分支或引向用户;高压线路只有三根导线,低压线路一般有四根(三相加一根零线)或两根(火线加零线)导线。

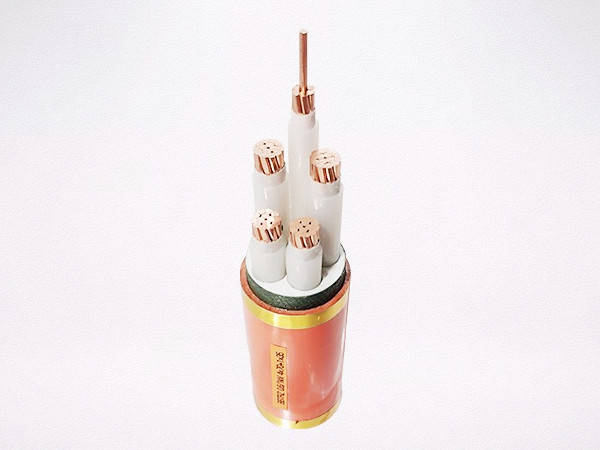

低压电缆 的选择原则

为了做到供电上的安全、可靠、经济和技术合理,导线截面应按下列原则确定:

1.按时长允许负荷电流选择导线截面。使导线在较大的符合下长时工作而不过热,即不超过其长时允许温度。

2.按允许电压损失选择导线截面。使受电端有足够的电压以保证供电质量。

3.按经济流密度选择导线截面。使输电线路的年运行费用较低,达到经济供电的目的。

4.按机械强度选择导线截面。避免在运行或安装过程中断线,或因受砸压而损坏,以保证供电的安全运行。

5.按短路时的热稳定条件选择导线截面。使导线通过短路电流时不致超过其短时允许温度。

低压电缆截面的选择方法

对于负荷电流大、线路长的干线电缆,其电压损失是主要矛盾,因此应按正常工作时的允许电压损失初选其截面。对于经常移动的橡套电缆支线,应按机械强度 初选其截面。初选出的电缆截面还应按其他条件进行校验。在校验时由于低压电网短路电流较小,保护装置一般有瞬时动作,所以短路时的热稳定性一般均满足要求,可不必考虑。但是当采用熔断器保护时,溶体的额定电流应与电缆截面相配合,否则会使电缆过热。对于干线电缆,不必校验机械强度。低压电缆一般不按经济电流密度选择截面。因为低压线路短、年利用小时数较小,对供电经济影响不大。

低压电缆主芯线截面的选择必须满足以下几个条件:

1.正常工作时,电缆芯线的实际温度应不超过电缆的长时允许温度,所以应保证流过电缆的较大长时工作电流不得超过其允许持续电流。

2.正常工作时,应保证供电网所有电动机的端电压在额定的95%——105%范围内,个别特别远的电动机端电压允许偏移8%——10%。

3.距离远、功率大的电动机在重载情况下应保证能正常启动,并保证其启动器有足够的吸持电压。

4.所选电缆截面必须满足机械强度的要求。
